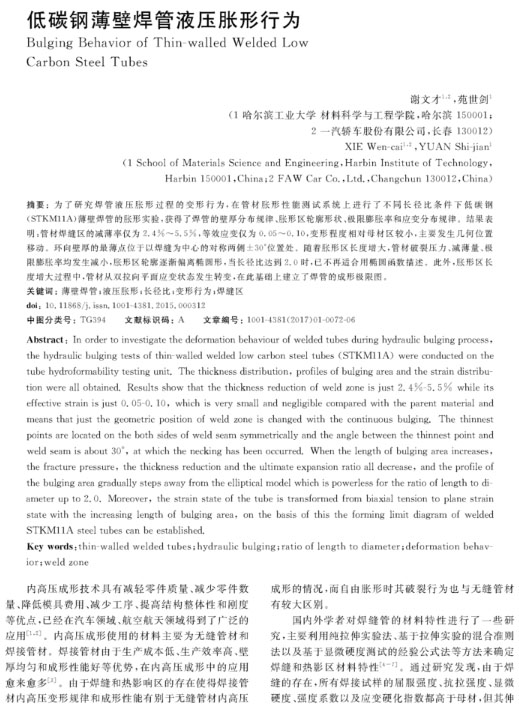

材料工程:低碳钢薄壁焊管液压胀形行为

佛山兴迪源机械 | 日期:2021-01-25

  【作 者】 谢文才;苑世剑

  【摘 要】为了研究焊管液压胀形过程的变形行为,在管材胀形性能测试系统上进行了不同长径比条件下低碳钢(STKM11A)薄壁焊管的胀形实验,获得了焊管的壁厚分布规律、胀形区轮廓形状、极限膨胀率和应变分布规律。结果表明:管材焊缝区的减薄率仅为2.4%~5.5%,等效应变仅为0.05~0.10,变形程度相对母材区较小,主要发生几何位置移动。环向壁厚的最薄点位于以焊缝为中心的对称两侧士30°位置处。随着胀形区长度增大,管材破裂压力、减薄量、极限膨胀率均发生减小,胀形区轮廓逐渐偏离椭圆形,当长径比达到2.0时,已不再适合用椭圆函数描述。此外,胀形区长度增大过程中,管材从双拉向平面应变状态发生转变,在此基础上建立了焊管的成形极限图。

  以下是正文:
