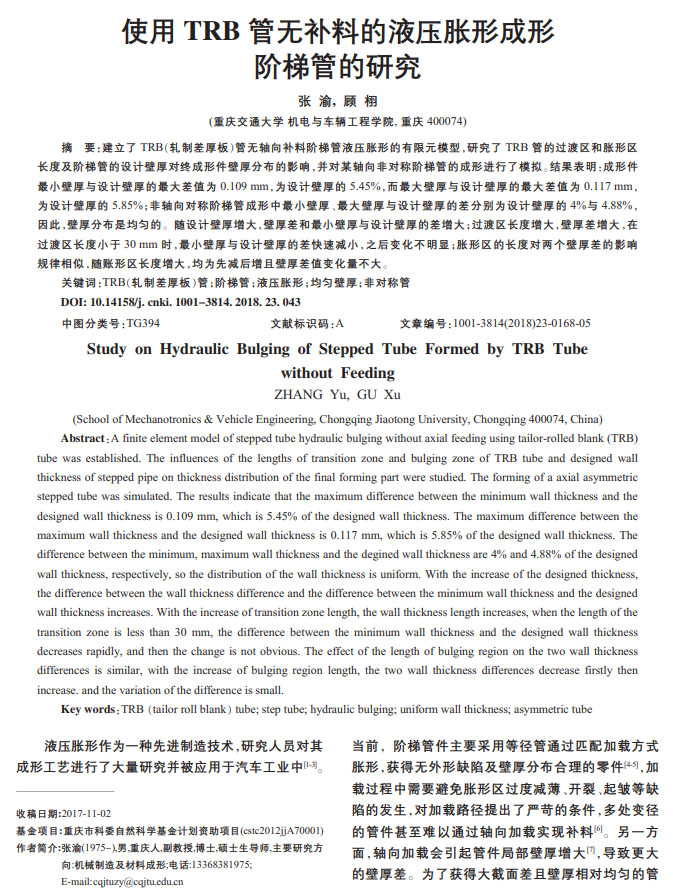

热加工工艺:使用TRB管无补料的液压胀形成形阶梯管的研究

佛山兴迪源机械 | 日期:2021-02-23

【作 者】 张渝;顾栩;【刊 名】 热加工工艺

  【摘 要】建立了TRB(轧制差厚板)管无轴向补料阶梯管液压胀形的有限元模型,研究了TRB管的过渡区和胀形区长度及阶梯管的设计壁厚对终成形件壁厚分布的影响,并对某轴向非对称阶梯管的成形进行了模拟。结果表明:成形件最小壁厚与设计壁厚的最大差值为0.109 mm,为设计壁厚的5.45%,而最大壁厚与设计壁厚的最大差值为0.117 mm,为设计壁厚的5.85%;非轴向对称阶梯管成形中最小壁厚、最大壁厚与设计壁厚的差分别为设计壁厚的4%与4.88%,因此,壁厚分布是均匀的。随设计壁厚增大,壁厚差和最小壁厚与设计壁厚的差增大;过渡区长度增大,壁厚差增大,在过渡区长度小于30 mm时,最小壁厚与设计壁厚的差快速减小,之后变化不明显;胀形区的长度对两个壁厚差的影响规律相似,随账形区长度增大,均为先减后增且壁厚差值变化量不大。

  以下是正文:
