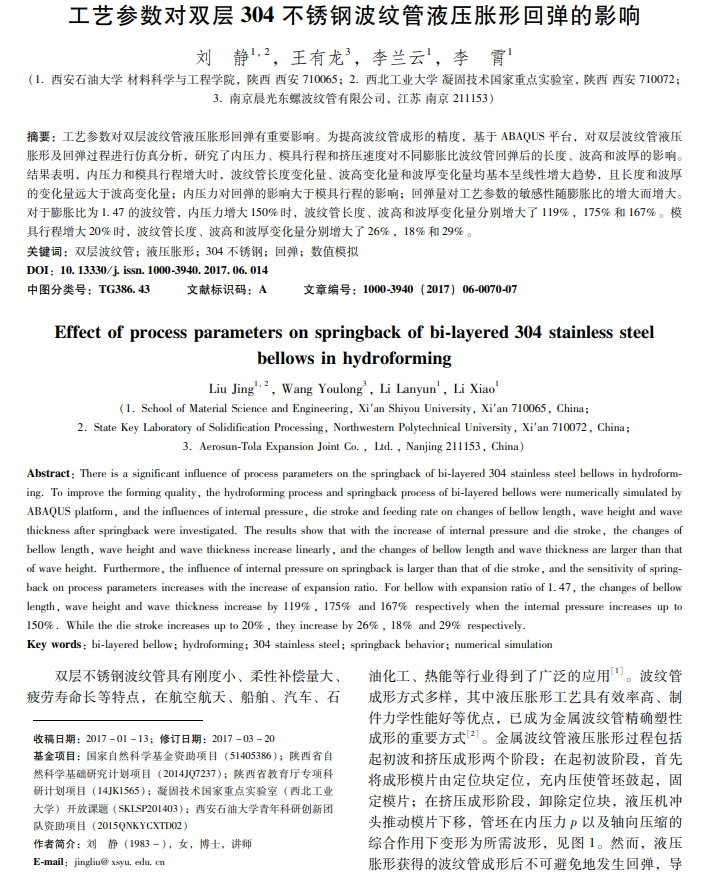

锻压技术:工艺参数对双层304不锈钢波纹管液压胀形回弹的影响

佛山兴迪源机械 | 日期:2021-02-05

【作 者】刘静;王有龙;李兰云;李霄;【刊 名】锻压技术

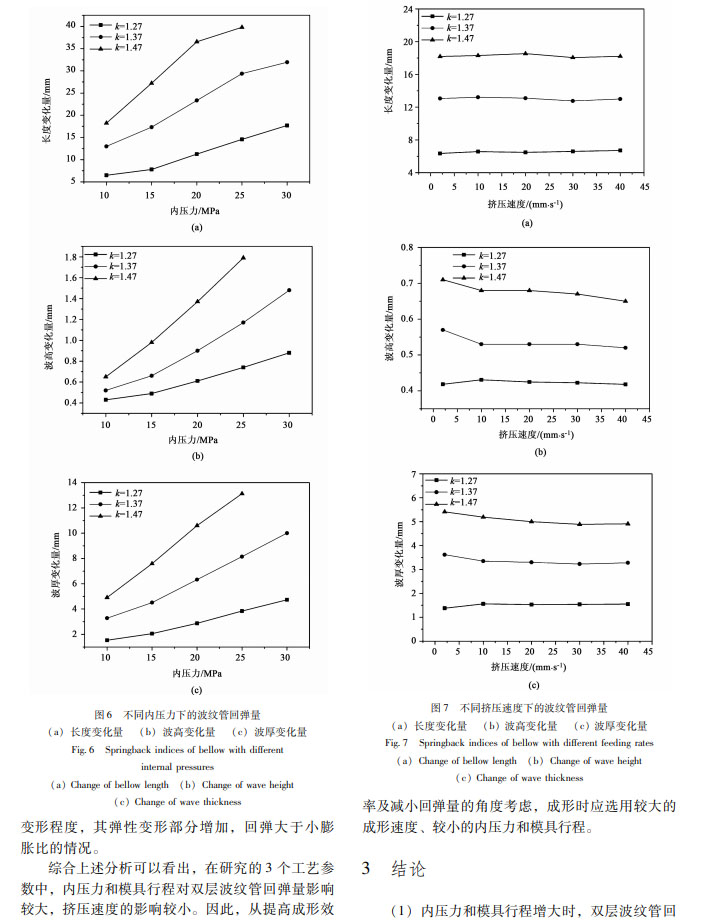

  【摘 要】工艺参数对双层波纹管液压胀形回弹有重要影响。为提高波纹管成形的精度,基于ABAQUS平台,对双层波纹管液压胀形及回弹过程进行仿真分析,研究了内压力、模具行程和挤压速度对不同膨胀比波纹管回弹后的长度、波高和波厚的影响。结果表明,内压力和模具行程增大时,波纹管长度变化量、波高变化量和波厚变化量均基本呈线性增大趋势,且长度和波厚的变化量远大于波高变化量;内压力对回弹的影响大于模具行程的影响;回弹量对工艺参数的敏感性随膨胀比的增大而增大。对于膨胀比为1.47的波纹管,内压力增大150%时,波纹管长度、波高和波厚变化量分别增大了119%,175%和167%。模具行程增大20%时,波纹管长度、波高和波厚变化量分别增大了26%,18%和29%。

  双层不锈钢波纹管具有刚度小、柔性补偿量大、疲劳寿命长等特点,在航空航天、船舶、汽车、石油化工、热能等行业得到了广泛的应用。波纹管成形方式多样,其中液压胀形工艺具有效率高、制件力学性能好等特点,已成为金属波纹管精确塑性成形的重要方式。
