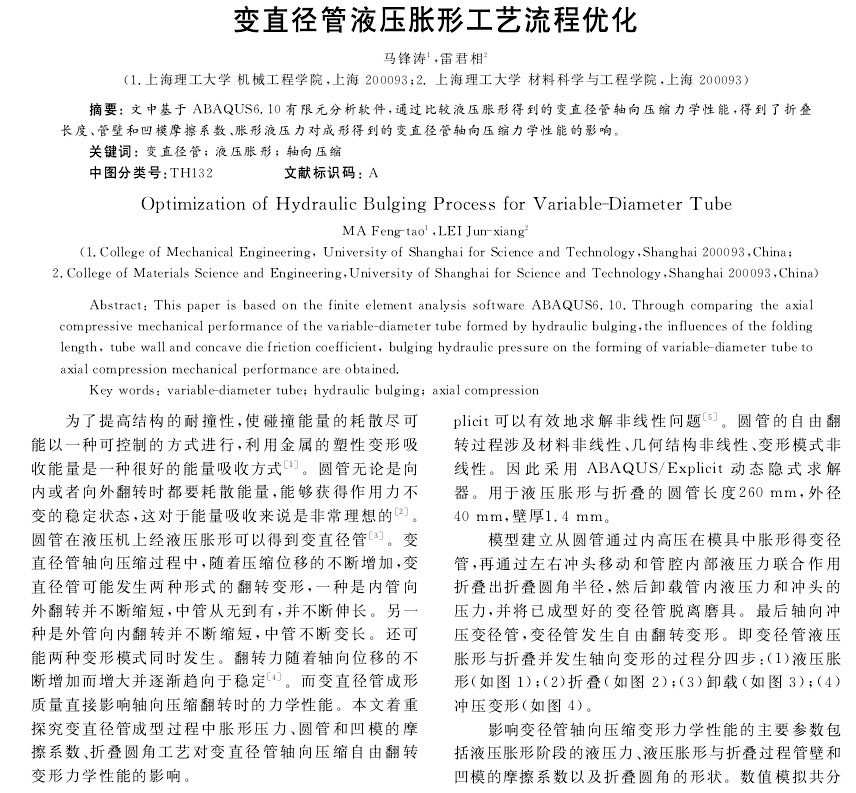

通信电源技术:变直径管液压胀形工艺流程优化

佛山兴迪源机械 | 日期:2021-02-04

【作 者】 马锋涛;雷君相;【刊 名】 通信电源技术

  【摘 要】文中基于ABAQUS6.10有限元分析软件,通过比较液压胀形得到的变直径管轴向压缩力学性能,得到了折叠长度、管壁和凹模摩擦系数、胀形液压力对成形得到的变直径管轴向压缩力学性能的影响。

  为了提高结构的耐撞性,使碰撞能量的耗散尽可能以一种可控制的方式进行,利用金属的塑性变形吸收能量是一种很好的能量吸收方式。圆管无论是向内或者向外翻转时都要耗散能量,能够获得作用力不变的稳定状态,这对于能量吸收来说是非常理想的圆管在液压机上经液压胀形可以得到变直径管。

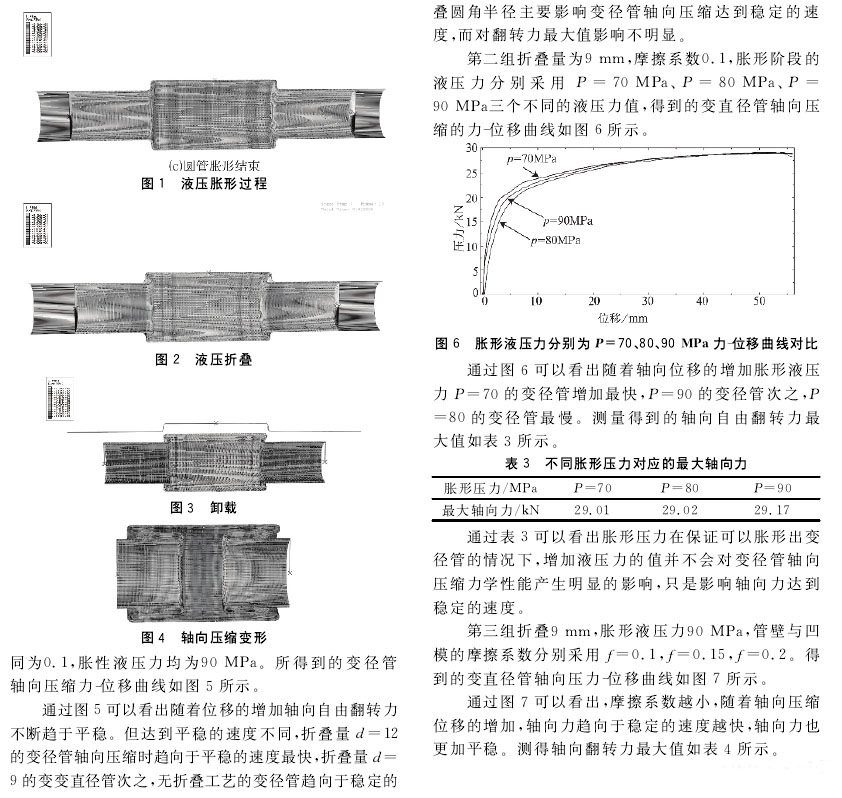

  变直径管轴向压缩过程中,随着压缩位移的不断增加,变直径管可能发生两种形式的翻转变形,一种是内管向外翻转并不断缩短,中管从无到有,并不断伸长。另一种是外管向内翻转并不断缩短,中管不断变长。还可能两种变形模式同时发生。翻转力随着轴向位移的不断增加而增大并逐渐趋向于稳定。而变直径管成形质量直接影响轴向压缩翻转时的力学性能。

  本文着重探究变直径管成型过程中胀形压力、圆管和凹模的摩擦系数、折叠圆角工艺对变直径管轴向压缩自由翻转变形力学性能的影响。

  以下是正文:
